HTK(本多通信工業)製: AKXシリーズコネクタおよびケージ、SFP (Small Form Factor Pluggable) トランシーバ用、INF-8074およびMSA規格準拠

INF-8074 — Specification for SFP(Small Form Factor Pluggable) Transceiver
MSA — SFP Transceiver Multi Souce Agreement

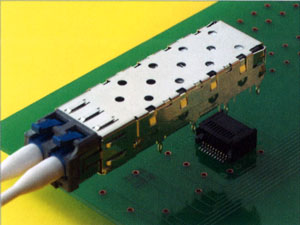

AKXシリーズ
■ケージ
1) 全面金属シールドによるEMI 対策。
2) ケージボトムとケージトップの2部品で構成され、はんだ付けタイプはボトムとトップ一体化タイプ(組立後はんだ付け)およびトップとボトム分割タイプ( 別購入)の2形態となっています。また、プレスインタイプは一体化タイプ( 組立後はんだ付け)となっています。なお、一体化タイプは、6箇所のはんだ付け固定により高強度構造になっています。
3)はんだ付けタイプはキンク形状端子により、基板実装の際にケージが基板から浮くのを防ぎます。
■コネクタ
1) 0.8 mm ピッチ/20 芯R/A SMT コネクタです。
2) コンタクトのかん合面は、素材のロール面接触により挿抜耐久性が向上し、長期間の高信頼性を維持します。
3) インピーダンス整合とスタブレスコンタクト形状により低反射減衰および優れた高速伝送特性を実現します。



ケージおよびコネクタ

AKX-CG AKX-CG-01 AKX-CGP-02
SFP ケージ はんだ付けタイプ SFP ケージボトム はんだ付けタイプ SFP ケージトップ はんだ付けタイプ
製番: AKX-CG 製番: AKX-CG-01 製番: AKX-CGP-02



AKX-CGP AKX-20LFY, AKX-20LFYG1
  SFP コネクタ R/A SMT タイプ
  製番: AKX-20LFY
SFP ケージ プレスフィットタイプ — 金めっき0.38μm 以上。
製番: AKX-CGP 製番: AKX-20LFYG1
  — 金めっき0.76μm 以上。



主な仕様

定格電圧 30 V AC (r.m.s) / DC 以下
定格電流 0.5 A / 1 contact maximum
使用温度範囲 -40 to +80 °C
湿度 85% Rh maximum





Download PDF

HTK(本多通信工業)製: AKXシリーズコネクタおよびケージ、SFP (Small Form Factor Pluggable)トランシーバ用、INF-8074およびMSA規格準拠 Download PDF
Click on the image (2.6MB)

HTK(本多通信工業)製: AKXシリーズコネクタおよびケージ、SFP (Small Form Factor Pluggable) ランシーバ用、INF-8074およびMSA規格準拠 カタログ
