HTK(Honda Connectors): RJ-45 shielded type, modular connectors with screw lock本多通信工業製: RJ-45シールドタイプモジュラーコネクタ、ねじロック付き

MOD-series
MOD series



Cable side plug with jack screw

MOD-YSP88P03+
P/N: MOD-YSP88P03+

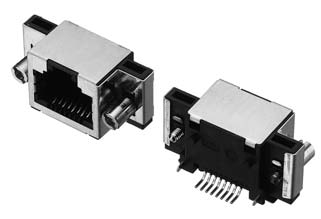

R/A board side jack with screw lock device, SMT solder type

MOD-YSJ88YA03C+
P/N: MOD-YSJ88YA03C+

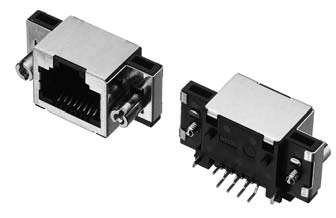

Vertical board side jack with screw lock device, DIP solder type

MOD-YSJ88D03C+
P/N: MOD-YSJ88D03C+





Specifications

Rated voltage 125 V AC (r.m.s)
Rated current 0.5 to 1.0 A (Jack)
Insulation resistance 1,000 MΩ at 100 V DC
Dielectric withstanding voltage 500 V AC (r.m.s) /one minute
Operating temperature – 40 to + 85 °C



Material and Finish

Parts name Material and Finish
Plug insulator PC resin UL 94V-2, (Color: Transparent)
Jack insulator PA9T (GF) resin, UL94 V-0 (Color, Black)
Plug shielded shell Stainless steel
Jack shielded shell Brass, Tin plated
Plug over molding Elastomer (Color: Black)
Plug contact, Jack contact Phosphor bronze, Gold over nickel plated
Jack screw, Female screw lock Steel, Nickel plated
Jack hex nut Steel, Nickel plated



Download PDF

HTK(Honda Connectors): RJ-45 shielded type,
modular connectors with screw lock Catalog Download PDF
Click on the image (250KB)
HTK(Honda Connectors): RJ-45 shielded type,
modular connectors with screw lock Catalog Download PDF





Head office?sales division

  • E-Mail: office@tokoh.biz
  • TEL. +81-3-3714-2800
  • FAX. +81-3-6661-4814
  • Skype ID:?masatoshi-uchiyama
[contact-form-7 id=”526″ title=”E-Mail Form”]

MOD-series
MOD series



ケーブル側プラグ、ジャックスクリュー付き

MOD-YSP88P03+
製番: MOD-YSP88P03+





R/A基板側ジャック、ねじロック金具付き、SMTはんだタイプ

MOD-YSJ88YA03C+
製番: MOD-YSJ88YA03C+





垂直基板側ジャック、ねじロック金具付き、DIPはんだタイプ

MOD-YSJ88D03C+
製番: MOD-YSJ88D03C+





仕様

定格電圧 125 V AC (r.m.s)
定格電流 0.5 ? 1.0 A (Jack)
絶縁抵抗 1,000 MΩ at 100 V DC
耐電圧 500 V AC (r.m.s) /1分間
使用温度範囲 – 40 ? + 85 ℃



材料および仕上げ

部品名 材料および仕上げ
プラグ絶縁体 PC 樹脂 UL 94V-2, (透明色)
ジャック絶縁体 PA9T (GF) 樹脂, UL94 V-0 (黒色)
プラグシールドシェル ステンレス鋼
ジャックシールドシェル 黄銅, 錫めっき
プラグオーバーモールド エラストマー (黒色)
プラグ&ジャックコンタクト りん青銅, ニッケル下地金めっき
ジャックスクリュー, ねじロック 鋼, ニッケルめっき
ジャック六角ねじ 鋼, ニッケルめっき



Download PDF

本多通信工業: MODシリーズ RJ-45シールドモジュラーコネクタ、ねじロック付きCatalog Download PDF
Click on the image (200KB)
本多通信工業: MODシリーズ RJ-45シールドモジュラーコネクタ、ねじロック付きCatalog Download PDF
