[:ja]“SARAH”サラ? 分割型AC電流センサー(CT: Current Transformer)[:en]“SARAH Inc.” AC Current Sensor (Current Transformer) High-precision, Cramp-on Type[:]

[:ja]

サラ株式会社製:AC 電流センサー 高精度、分割型(貫通孔径:Φ10mm,Φ16 mm ケーブル用)

SARAH Inc. SR-3700 Series, SR-3800 Series
■ 特徴:
1)CT は分割構造で容易にケーブル取り付けできます。
2)フェライトコアは当社独自の構造で上下のコア間の合わせズレが少なく、性能が大幅に改善されています。
3)リード線は抜け防止機構により、引っ張った際に抜けません。
4)当社のCT はフィリピン(セブ工場)で生産しています。従って、低価格になっています。
5)RoHS 対応品。
■ 用途:
電力量の監視システム( 家庭、工場、データセンター等)その他。





高精度電流センサー3700シリーズ(分割型?10mm)

SARAH 3700 Series
● 開放保護素子(7.5 V: Zenor Diode) 内臓。
● リード線: 長さ—150 mm
  ワイヤサイズ—22 AWG ( 撚り線),
  UL 3266 ( 定格温度: 125℃), 絶縁被覆色– 白、黒
● コネクタ—JST 製(Model No.—SMR-02V)
■仕様
製品番号
SR-3704-150A
内径 φ10 mm
定格一次電流
(50/60Hz)直線性領域
80 A
位相角(位相差) 65±20分
比誤差 0±0.5%
耐電圧 2,000 V AC(r.m.s) / 1分間
難燃グレード UL 94 V-0
備考:
1. 測定条件 — 周波数: 50Hz, 電流: 5 A, RL ? 10Ω
2. 仕様データは日本電気計器検定所と同一条件で測定しています。





高精度電流センサー3800シリーズ(分割型?16mm)

SARAH 3700 Series
● 開放保護素子(7.5 V: Zenor Diode) 内臓。
● リード線: 長さ—150 mm
  ワイヤサイズ—22 AWG ( 撚り線),
  UL 3266 ( 定格温度: 125℃), 絶縁被覆色– 白、黒
● コネクタ—JST 製(Model No.—SMR-02V)
■仕様
製品番号
SR-3803-150A
内径 φ16 mm
定格一次電流
(50/60Hz)直線性領域
150 A
位相角(位相差) 35±10分
比誤差 0±0.3%
耐電圧 2,000 V AC(r.m.s) / 1分間
難燃グレード UL 94 V-0
備考:
1. 測定条件 — 周波数: 50Hz, 電流: 5 A, RL ? 10Ω
2. 仕様データは日本電気計器検定所と同一条件で測定しています。





Download PDF

SARAH INC. サラ株式会社 高精度電流センサーCatalog Download PDF
Click on the image (500KB)
SARAH サラ株式会社製:AC 電流センサー 高精度、分割型 Catalog Download PDF





問い合わせについて

お見積、在庫確認、資料請求等のお問い合わせは下記連絡先か問い合せフォームよりお願い致します。 お急ぎの場合は電話とFAXをお願い致します。

[contact-form-7 id=”428″ title=”お問い合わせ”]

個人情報の取り扱いに関して

本お問い合わせフォームおよびメールでご連絡頂きました、お客様の個人情報につきましては、厳重に管理を行っております。 法令等に基づき正規の手続きによって司法捜査機関による開示要求が行われた場合を除き、第三者に開示もしくは提供することはございません。詳細につきましては弊社の「プライバシーポリシー」をご覧ください。

[:en]

SARAH Inc.: AC Current Sensor High-precision, Cramp-on Type (Through Hole dia: For 10 mm dia. & 16 mm dia. Cable)

SARAH Inc. SR-3700 Series, SR-3800 Series
■ Features:
1) CT are attached to a cable easily by clamp-on structure.
2) The ferrite core reduced misalignment between top coa & bottom coa by our original structure and improved performance.
3) When pulled the lead wire, the lead wire do not fall out by the prevention structure of pull force.
4) Our CT is production in Philippine (Cebu factory). Threfore, our CT becames low price.
5) Compliant with RoHS.
■ Applications:
Monitoring system of electric energy (Home, Industry, Data center etc.) and others .

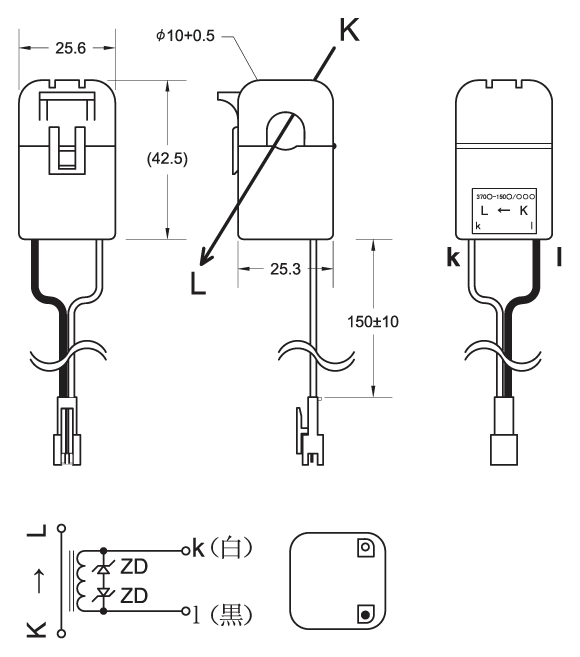

SR-3700 series (Through hole dia.: for 10 mm dia. cable)

SARAH 3700 Series
● Open circuit protection(7.5 V: Zenor Diode) is implacement in CT inside.
● Lead wire: Length—150 mm
  Wire size—22 AWG (Stranded wire),
  UL 3266 (Temperature rating: 125°C), Insulation color—White, Black
● Connector—JST Mfg.Co.,Ltd. (Model No.—SMR-02V)
■ Specifications
Part Number (P/N)
SR-3704-150A
Through hole dia. 10 mm dia. cable
Rated Primary Current (50/60Hz) 80 A
Phase Displacement 65±20′
Ratio Error (Current Error) 0±0.5%
Withstanding Voltage 2,000 V AC(r.m.s) / one minute
Flammability UL 94 V-0
Notes:
1. Measuring condition — Frequency: 50Hz, Current; 5 A, RL ? 10Ω
2. P/N: SR-3703 and 3704 is corrected product of ratio error.
3. The data of specifications measured it with measuring equipment as same as JEMIC (Japan Electric Meters Inspection Corporation).

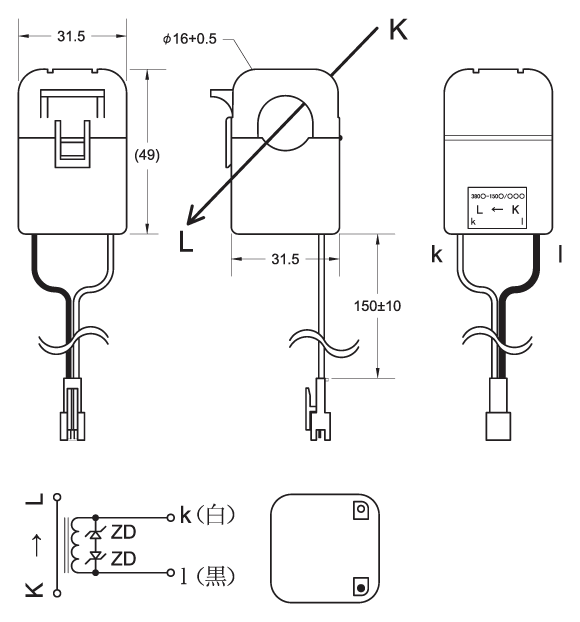

SR-3800 series (Through hole dia.: for 16 mm dia. cable)

SARAH 3700 Series
● Open circuit protection(7.5 V: Zenor Diode) is implacement in CT inside.
● Lead wire: Length—150 mm
  Wire size—22 AWG (Stranded wire),
  UL 3266 (Temperature rating: 125°C), Insulation color—White, Black
● Connector—JST Mfg.Co.,Ltd. (Model No.—SMR-02V)
■ Specifications
Part Number (P/N)
SR-3803-150A
Through hole dia. 16 mm dia. cable
Rated Primary Current (50/60Hz) 150 A
Phase Displacement 35±10′
Ratio Error (Current Error) 0±0.3%
Withstanding Voltage 2,000 V AC(r.m.s) / one minute
Flammability UL 94 V-0
Notes:
1. Measuring condition — Frequency: 50Hz, Current; 5 A, RL ? 10Ω
2. P/N: SR-3803 and 3804 is corrected product of ratio error.
3. The data of specifications measured it with measuring equipment as same as JEMIC (Japan Electric Meters Inspection Corporation).





Download PDF

SARAH SR-3700 	& SR-3800 series Catalog Download
Click on the image (500KB)
SARAH Inc.: SR-3700 & SR-3800 series Catalog Download
