HTK(Honda Connectors): SD (SDHC/SDXC) Memory Card Socket for Bus Interface UHS-II (Bus speed:312 MB/s max.), AXA5 Series“HTK”本多通信工業? AXA5シリーズ、Bus Interface-UHS-II (最大転送速度:312MB/s)用SDHC/SDXCカード対応ソケット

This SD card socket is applicable to UHS-II (Bus speed:312 MB/s max.) of the next generation SD card standard.
● Both (Top & Bottom) metal shell structure:
Mechanical strength is more than 6 times of current SD card and it can maintain high reliability for long term.
The noise to be generated from SD card reduced more than 20% in comparison with current SD card.
The heat to be generated from SD card radiates heat by both metal shell, and the temperature of SD card reduced about 8°C in comparison with current SD card.
● About mounting method to P.C.B. surface:
The socket terminal keep good coplanarity and prevent poor soldering.
The soldering appearance of socket terminal can give visual inspection after soldering.



SMD Type Socket (with card jump-out prevention function)

AXA573062P AXA563062P
Standard Type (for top surfafe of board) Reverse Type (for bottom surface of board)
P/N: AXA573062P P/N: AXA563062P



Specifications

Rated Voltage 3.6 V DC
Rated Current 0.5 A / one contact
Insulation resistance 1,000 MΩ minimam (Initial)
Dielectric Withstand Voltage 500 V AC (r.m.s.) one minute
Contact Resistance Signal Contact Area :100 mΩ max. (Initial)
Card Detect Switch Area:150 mΩ max.(Initial)
Card Insertion/Removal Method Push-Push Type
Durability (Mating cycles) 5,000 cycles
Operating Temperature -25°C to +90°C



Applications

Digital Still Camera (DSC)
Digital Video Camera (DVC)
Digital Television (DTV)
Laptop Computer & Peripheral
USB Card Reader Adaptor (for SD-UHS-II )
Car Navigation System
Industrial Electronic Equipment
Medical Electronic Equipment
Others (Electonic Equipment using the SD card)

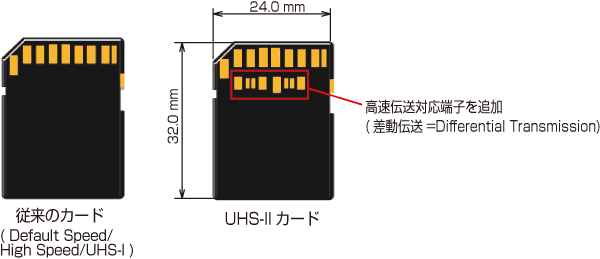

Applicable SD Card

Applicable SD Card



Download PDF

Click on the image (2.8MB)
Catalog: SD (SDHC/SDXC) Memory Card Socket for Bus Interface UHS-II (Bus speed:312 MB/s max.) , AXA5 Series Download PDF
