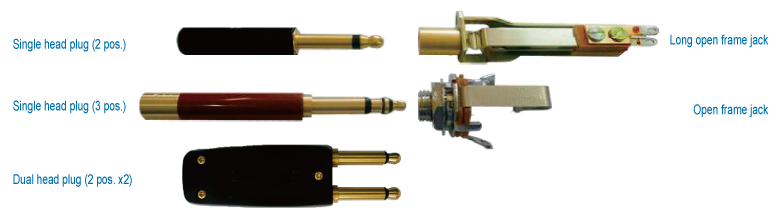

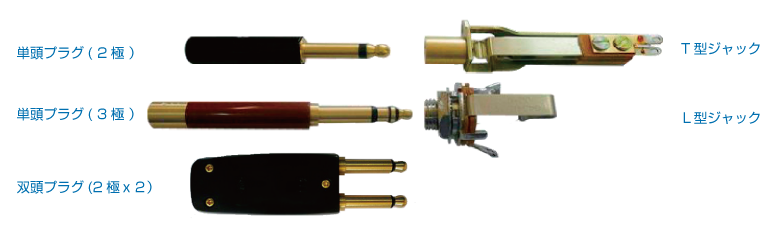

Single head plug, Dual head plug, Long open frame jack, Open frame jack
 |
Single head plug
| Part Name | Pos. | Mating Jack (Ex.) | Plastic shell color etc. | Catalog DL |
| 110 Plug |
3
|
238 Jack |
Brawn
|
Catalog Download (Japanese text) |
|
N110A Plug |
3
|
238 Jack |
Red
|
|
| N110B Plug |
3
|
238 Jack |
Black
|
|
| N110C Plug |
3
|
238 Jack |
White
|
|
| N110D Plug |
3
|
238 Jack |
Green
|
|
| 3C Plug |
3
|
238 Jack |
Red, Black, White, Green (Appoint)
|
|
| L3C Plug |
–
|
238 Jack |
Green (Between Tip to Ring: 600Ω)
|
|
| 03C Plug |
–
|
238 Jack |
– (Disconnection plug)
|
|
| PJ-068 Plug |
3
|
JJ-033A Jack |
Black (φ5.26 mm)
|
|
| PJ-054B Plug |
2
|
JJ-026 Jack |
Black
|
|
| PJ-055B Plug |
2
|
JJ-034 Jack |
Black
|
|
| PJ-051R Plug |
3
|
JJ-022 Jack |
Red
|
| Note) PJ-xxx: MIL-DTL-642( ), JJ-xxx: MIL-DTL-641, Others: NTT spec. |
Dual head plug
| Part Name | Pos. | Mating Jack (Ex.) | Plastic shell color etc. | Catalog DL |
| 611 Plug |
2 pos. x 2
|
– |
Brawn
|
Catalog Download (Japanese text) |
Open frame jack
| Part Name | Schematic | Mating plug (Ex.) | Catalog DL |
| JJ-033A Jack |
 |
PJ-068 Plug | Catalog Download (Japanese text) |
| JJ-034 Jack |
 |
PJ-055B Plug | |
| 3C-30 Jack |
 |
110 Plug |

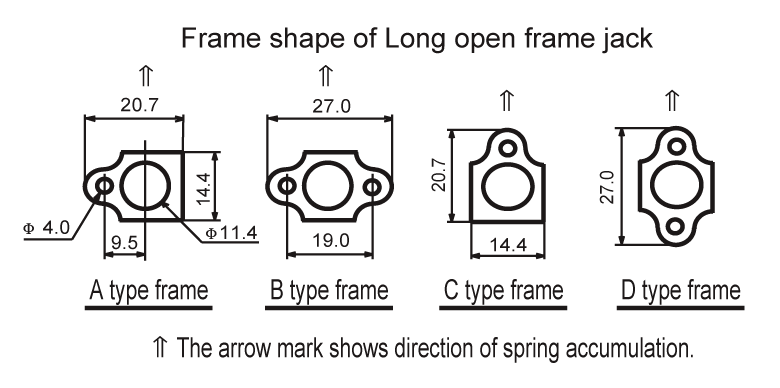

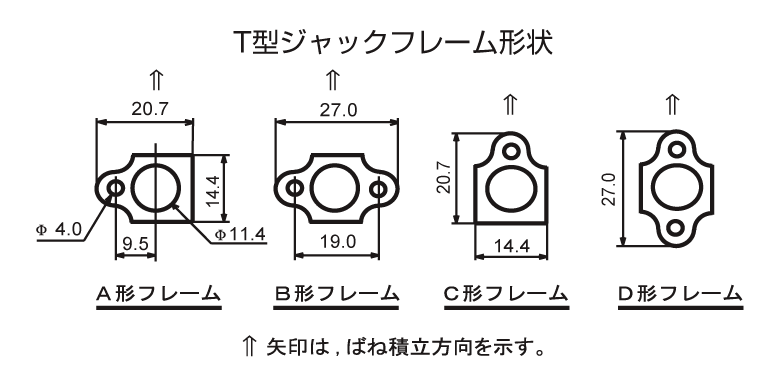

Long open frame jack
| Part Name | Schematic | Mating plug (Ex.) | Catalog DL |
| 215A Jack |
 ?
?
|
Single head 47 Plug | Catalog Download (Japanese text) |
| 215B Jack | |||
| 215C Jack | |||
| 218A Jack |
 ?
?
|
Single head 47 Plug | |
| 218B Jack | |||
| 218C Jack | |||
| 238A Jack |
 ?
?
|
110 Plug | |
| 238B Jack | |||
| 238C Jack | |||
| 239A Jack |
 ?
?
|
110 Plug | |
| 239B Jack | |||
| 239C Jack |
 |
Main Electrical Performance
1. Dielectric Withstanding Voltage: 500 V AC (r.m.s)
2. Insulation Resistance: 100 MΩ minimum at 500 V DC.
3. Contact Resistance: 20mΩ maximum at 0.1 A DC.
(When mated to mating plug or jack.)
Primary Materials (Plug)
1. Sleeve, ring and tip: Brass
2. Insulator: Thermoplastic
3. Platic shell: Thermoplastic
Primary Materials (Jack)
1. Spring: Nickel silver for spring
2. Insulator: Phenolic resin (Varnish treatment)
3. Bushing (Open frame jack): Brass (Nickel plating)
4. Bushing (Long open frame jack): Brass (Trivalent chromate)
5. Contacts: Silver alloy
6. Frame (Long open frame jack): Steel (Plating for corrosion prevention)
Download PDF
 |
| Click on the image (1.5MB) AIZAKI: 1/4” Phone Plug & Jack (Based on NTT and MIL-DTL-641/642 Specification) Catalog Download |
Head office?sales division
- Address:?3-7-3, SOTOKANDA, CHIYODA-KU, TOKYO, 101-0021, JAPAN
- E-Mail: office@tokoh.biz
- TEL. +81-3-6206-4735
- FAX. +81-3-6206-4736
- Skype ID:?masatoshi-uchiyama
