[:ja]HTK(本多通信工業株式会社):PCRシリーズFA用ケーブルコネクタ[:en]HTK(Honda Connectors) PCR series cable connectors for Automation & Control[:]

[:ja]弊社は1個から販売を実施しています、お気軽にお問い合わせ下さい。

ケーブル側雌コネクタ
はんだ付け端子
製番: PCR-E20FS+
適合ケース
製番: PCR-V20LA (6 mm 径ケーブル用)
製番: PCR-V20LB (8 mm 径ケーブル用)

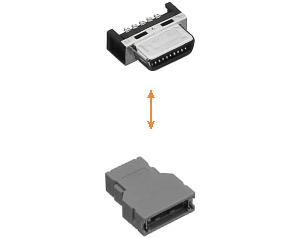

PCR-E20FS+, PCR-V20LA, PCR-V20LB
雌コネクタ用ケース
ばねロックタイプ
製番: PCR-V20LA (6 mm 径ケーブル用)
製番: PCR-V20LB (8 mm 径ケーブル用)
適合コネクタ
製番: PCR-E20FS+ (はんだ付け端子)



ケーブル側雌コネクタ,シェルGND付き
はんだ付け端子
製番番号: PCR-S20FS+
製品番号: PCR-S28FS+
製品番号: PCR-S36FS+
製品番号: PCR-S50FS+

適合ケース
製番: PCR-LS(20, 28, 36, 50)LA
ケーブル側雄コネクタ、中継用
はんだ付け端子
製品番号: PCR-E20PMRS-SL+
製品番号: PCR-E28PMRS-SL+
適合ケース
製番: PCR-S(20, 28)PMLA2+S

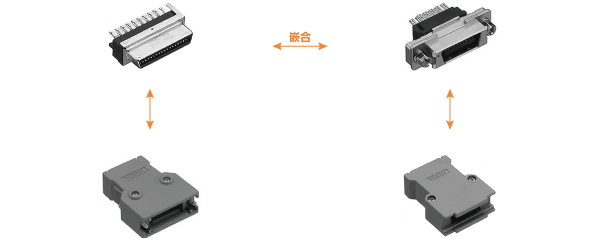

PCR-S(20, 28, 36, 50)FS+, PCR-E(20, 28)PMRS-SL+, PCR-LS(20, 28, 36, 50)LA, PCR-S(20, 28)PMLA2+S
雌コネクタ用ケース
ばね及びねじロックタイプ
製品番号: PCR-LS20LA1 (10 mm 径ケーブル用)
製品番号: PCR-LS28LA (14.5 mm 径ケーブル用)
製品番号: PCR-LS36LA (15 mm 径ケーブル用)
製品番号: PCR-LS50LA (16 mm 径ケーブル用)
適合コネクタ
製番:PCR-S(20, 28, 36, 50)FS+ (はんだ付け端子)
雄コネクタ用中継ケース
製品番号: PCR-S20PMLA2+S (10 mm 径ケーブル用)
製品番号: PCR-S28PMLA2+S (14 mm 径ケーブル用)
適合コネクタ
製番: PCR-E(20, 28)PMRS-SL+ (はんだ付け端子)
かん合コネクタ及びケース
製番: PCR-S(20, 28)FS+ (コネクタ)
製番: PCR-LS(20, 28)FS+ (ケース)



材料

部品名 材料及び仕上げ
雌コンタクト りん青銅, ニッケル下地金(接触部)めっき
雄コンタクト りん青銅, ニッケル下地金(接触部)めっき
絶縁体 PBT 樹脂, UL 94V-0
金属シェル 鋼, ニッケルめっき
ロック金具 ばねロック;ステンレス鋼、ねじロック;鋼、ニッケルめっき
ケース本体 ABS 樹脂, UL 94V-0



Download PDF

本多通信工業製 PCRシリーズ FA用ケーブル側コネクタ Catalog Download
Click on the image (250KB)
本多通信工業製 PCRシリーズ FA用ケーブル側コネクタ Catalog Download





問い合わせについて

お見積、在庫確認、資料請求等のお問い合わせは下記連絡先か問い合せフォームよりお願い致します。 お急ぎの場合は電話とFAXをお願い致します。

  • E-Mail: office@tokoh.biz
  • TEL. 03-6206-4735
  • FAX. 03-6206-4736
[contact-form-7 id=”428″ title=”お問い合わせ”]

個人情報の取り扱いに関して

本お問い合わせフォームおよびメールでご連絡頂きました、お客様の個人情報につきましては、厳重に管理を行っております。 法令等に基づき正規の手続きによって司法捜査機関による開示要求が行われた場合を除き、第三者に開示もしくは提供することはございません。詳細につきましては弊社の「プライバシーポリシー」をご覧ください。[:en]

We are interested to be a supplier of “HONDA CONNECTORS” for your company.
We are celebrating our 25th anniversary by offering you savings.
As a valued customer, you’re cordially invited to celebrate with us by saving 25% or more on select Connector and Back-shell. If you need any further information regarding our products or services, please do not hesitate in contact me at “E-Mail: office@tokoh.biz”.



Cable side female connector
Solder terminal type

P/N: PCR-E20FS+
Applicable back-shell
P/N: PCR-V20L(A, B)
PCR-E20FS+, PCR-V20LA, PCR-V20LB
Back-shell for female connector
Spring latch type

P/N: PCR-V20LA (for 6 mm O.D cable)
P/N: PCR-V20LB (for 8 mm O.D cable)
Applicable connector
P/N: PCR-E20FS+ (Solder terminal)



Cable side female connector with
shell GND terminal, Solder terminal type


P/N: PCR-S20FS+
P/N: PCR-S28FS+
P/N: PCR-S36FS+
P/N: PCR-S50FS+

Applicable back-shell

P/N: PCR-LS(20, 28, 36, 50) LA
Cable side inline connector
Solder terminal type


P/N: PCR-E20PMRS-SL+
P/N: PCR-E28PMRS-SL+
Applicable back-shell
P/N: PCR-S(20, 28) PMLA2+S
PCR-S(20, 28, 36, 50)FS+, PCR-E(20, 28)PMRS-SL+, PCR-LS(20, 28, 36, 50)LA, PCR-S(20, 28)PMLA2+S
Back-shell for female connector
Spring latch and Screw lock type

P/N: PCR-LS20LA (for 10 mm O.D cable)
P/N: PCR-LS28LA (for 14.5 mm O.D cable)
P/N: PCR-LS36LA (for 15 mm O.D cable)
P/N: PCR-LS50LA (for 16 mm O.D cable)
Applicable connector
P/N: PCR-S(20, 28, 36, 50)FS+ (Solder terminal)
Back-shell for male inline connector
P/N: PCR-S20PMLA2+S (for 10 mm O.D cable)
P/N: PCR-S28PMLA2+S (for 14 mm O.D cable)
Applicable connector
P/N: PCR-E(20, 28)PMRS-SL+ (Solder terminal)
Mating connector and back-shell
P/N: PCR-S(20, 28)FS+ (Connector)
P/N: PCR-LS(20, 28)FS+ (Back-shell)



Material

Part name Material and Finish
Female Contact Phosphor bronze, selective gold(contact area) over nickel plating
Male Contact Phosphor bronze, selective gold(contact area) over nickel plating
Insulator PBT resin, UL 94V-0
Metal shell Steel, nickel plating
Locking Device Spring latch; Stainless steel, Screw lock; Steel, nickel plating
Back-shell Body ABS resin, UL 94V-0



Download PDF

HTK(Honda Connectors): PCR series cable connectors for Automation Control Catalog DownloadClick on the image (250KB)
HTK(Honda Connectors): PCR series cable connectors for Automation Control Catalog Download
