HTK(Honda Connectors): HCN series cable connectors based on CompoNet本多通信工業: HCNシリーズコネクタ “CompoNet仕様準拠”

弊社では下記製品を標準在庫化しています。
工場内配線でお急ぎの業者様、ヤマト代引きにて即日発送が可能です。

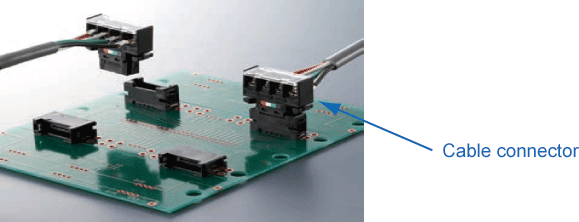

CompoNet ネットワーク ユニット接続・分岐用コネクタ

HCN-TB4LMZG+, HCN-TB4LMZG-#10+ ? HCN-A4SMUG+, HCN-A4SMUG-#10+
端子台タイプコネクタ ? 圧接型コネクタ
製番: HCN-TB4LMZG+ ? 製番: HCN-A4SMUG+
製番: HCN-TB4LMZG-#10+(10個包装) ? 製番: HCN-A4SMUG-#10+ (10個包装)
適合ケーブル: ? 適合ケーブル:
丸型ケーブル I  VCTF 2芯 ワイヤサイズ 0.75mm sq. ? 丸型ケーブル I  VCTF 2芯 ワイヤサイズ 0.75mm sq.
丸型ケーブル II VCTF 4芯 ワイヤサイズ 0.75mm sq. ? 丸型ケーブル II VCTF 4芯 ワイヤサイズ 0.75mm sq.
フラットケーブル I DCA4-4F10 4芯(オムロン製) ? フラットケーブル I DCA4-4F10 4芯(オムロン製)



仕様

定格電流 0.3A(信号), 4A(パワー)
定格電圧 30 V DC
使用温度範囲 ?30℃ to +60℃.
絶縁抵抗 1,000 MΩ min. at 500 VDC
耐電圧 1,000 VAC / 1分間



材料及び仕上げ

部品名 材料および仕上げ
絶縁体 PBT樹脂(GF)UL 94V-0(黒色)
コンタクト 銅合金, ニッケル下地金(接触部)めっき
端子ねじ 鋼, ニッケルめっき
六角ナット 鋼, ニッケルめっき
端子カバー PC樹脂 UL 94V-0(半透明)
圧接絶縁体 PA樹脂 UL 94V-HB(半透明)



Download PDF

Click on the image (500KB)
本多通信工業製: HCNシリーズコネクタ “CompoNet仕様準拠”コネクタ カタログ



問い合わせについて

お見積、在庫確認、資料請求等のお問い合わせは下記連絡先か問い合せフォームよりお願い致します。 お急ぎの場合は電話とFAXをお願い致します。

  • E-Mail: office@tokoh.biz
  • TEL. 03-3714-2800
  • FAX. 03-6661-4814
[contact-form-7 id=”428″ title=”お問い合わせ”]

個人情報の取り扱いに関して

本お問い合わせフォームおよびメールでご連絡頂きました、お客様の個人情報につきましては、厳重に管理を行っております。 法令等に基づき正規の手続きによって司法捜査機関による開示要求が行われた場合を除き、第三者に開示もしくは提供することはございません。詳細につきましては弊社の「プライバシーポリシー」をご覧ください。



We are interested to be a supplier of “HONDA CONNECTORS” for your company.
We are celebrating our 25th anniversary by offering you savings.
As a valued customer, you’re cordially invited to celebrate with us by saving 25% or more on select Connector and Back-shell. If you need any further information regarding our products or services, please do not hesitate in contact me at “E-Mail: office@tokoh.biz”.

HCN series



Cable side connectors (Male)

HCN-TB4LMZG+, HCN-TB4LMZG-#10+ ? HCN-A4SMUG+, HCN-A4SMUG-#10+
Terminal Block Connector ? IDC Connector
P/N: HCN-TB4LMZG+ ? P/N: HCN-A4SMUG+
P/N: HCN-TB4LMZG-#10+ (10 pcs. / one package) ? P/N: HCN-A4SMUG-#10+ (10 pcs. / one package)
Applicable Cable: ? Applicable Cable:
VCTF 2 cores round cable, wire size: 0.75 mm sq. ? VCTF 2 cores round cable, wire size: 0.75 mm sq.

VCTF 4 cores round cable, wire size: 0.75 mm sq.

? VCTF 4 cores round cable, wire size: 0.75 mm sq.
Flat-cable for CompoNet I: OMRON P/N: DCA4-4F10 ? Flat-cable for CompoNet I: OMRON P/N: DCA4-4F10



Specification

Rated current 0.3 A (Signal), 4 A (Power)
Rated Voltage 30 V DC
Operating temperature ? 30 to + 60°C.
Insulation Resistance 1,000 MΩ min. at 500 V DC
Withstanding Voltage 1,000 V AC / one minute



Material and Finish

Parts name Material and Finish
Insulator PBT resin (GF) UL 94V-0 (Black color)
Contact Copper alloy, Gold(contact area) over nickel plating
Terminal screw Steel, Nickel plating
Hex nut Steel, Nickel plating
Terminal cover PC resin UL 94 V-0
IDC insulator PA resin UL 94 V-HB



Download PDF

Click on the image (500KB)
