| Example of application:Mobile phone, Lap-top PC, Network camera etc. |
Plug for micro-coaxial cable
 |
 |
| R/A plug for micro-coaxial Cable | Pulse heat equipment |
| Wire termination method: Pulse heat solder | P/N: LVX-A30LMSG+(30 pos.) |
| P/N: LVX-A40LMSG+(40 pos.) | |
| Applicable cable: 42 AWG (7/0.025 mm) micro-coaxial cable | |
| Insulation jacket O.D: 0.3 mm dia. |
Receptacle for board
 |
 |

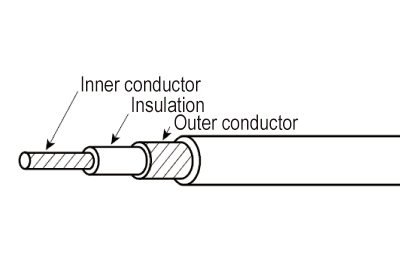

| Vertical receptacle for board | Cable specification |
| SMT solder type | (1) UL 1354 | P/N: LVX-A30SFYG+(30 pos.) | (2) Inner conductor: 42 AWG (7/0.025 mm) |
| P/N: LVX-A40SFYG+(40 pos.) | (3) Insulation: 0.18 mm dia. |
| (4) Outer conductor: 0.03 mm thick. | |
| (5) Insulation jacket: 0.3 mm dia. |
Specifications
| Rated voltage | 100 V AC (r.m.s) |
| Rated current | 0.2 A / contact |
| Insulation resistance | 100 MΩ minimum at 250 V DC |
| Dielectric withstanding voltage | 250 V AC (r.m.s) / one minute |
| Operating temperature range | ?20 to +70°C. |
Material and Finish
| Parts name | Material and Finish |
| Insulator | LCP resin (GF), UL 94V-0 (Color: Black) |
| Contact | Copper alloy, Gold over nickel plated |
| Plug shielded shell | Stainless steel, selective tin plated |
| Receptacle shielded shell | Stainless steel, tin plated |
Download PDF
 |
| Click on the image (1.8MB) HTK(Honda Connectors): LVX series Catalog Download PDF |
Head office?sales division
- E-Mail: office@tokoh.biz
- TEL. +81-3-3714-2800
- FAX. +81-3-6661-4814
- Skype ID:?masatoshi-uchiyama
|
|---|
| アプリケーション例： 携帯電話, ノートパソコン, ネットワークカメラ等 |
プラグ、細線同軸ケーブル用
|
|
| R/A プラグ、細線同軸ケーブル用 | パルスヒート装置例 |
| 端子接続方法： パルスヒートはんだ | 製番: LVX-A30LMSG+(30 pos.) |
| 製番: LVX-A40LMSG+(40 pos.) | |
| 適合ケーブル: 42 AWG (7/0.025 mm) | |
| 細線同軸ケーブル、絶縁外被径 0.3 mm 径 |
レセプタクル、基板用
|
 |

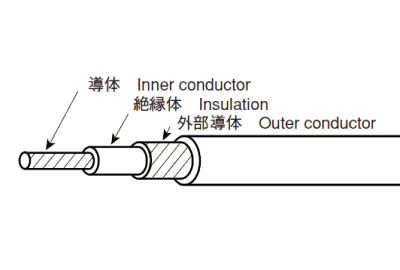

| 垂直レセプタクル、基板用 | ケーブル仕様 |
| SMT はんだタイプ | ? UL 1354 | 製番: LVX-A30SFYG+(30 pos.) | ? 導体: 42 AWG (7/0.025 mm) |
| 製番: LVX-A40SFYG+(40 pos.) | ? 絶縁体: 0.18 mm 径. |
| ? 外部導体: 0.03 mm 厚. | |
| ? 絶縁外被: 0.3 mm 径. |
仕様
| 定格電圧 | 100 VAC (r.m.s) |
| 定格電流 | 0.2 A / コンタクト |
| 絶縁抵抗 | 100 MΩ 以上, 250 V DC |
| 耐電圧 | 250 V AC (r.m.s) / 1分間 |
| 使用温度範囲 | ? 20 ? + 70℃. |
材料および仕上げ
| 部品名 | 材料および仕上げ料 |
| 絶縁体 | LCP樹脂（GF）UL 94V-0（黒色） |
| コンタクト | 銅合金, ニッケル下地金めっき |
| プラグシールドシェル | ステンレス鋼, 部分錫めっき |
| レセプタクルシールドシェル | ステンレス鋼, 錫めっき |
Download PDF
 |
| Click on the image (1.8MB) 本多通信工業: LVXシリーズ Catalog Download PDF |
