HTK (Honda connectors): TAK series connectors for automotive(In-car), USB 2.0 transmission compatible本多通信工業製: 車載用TAKシリーズコネクタ、USB 2.0伝送対応

TAK series

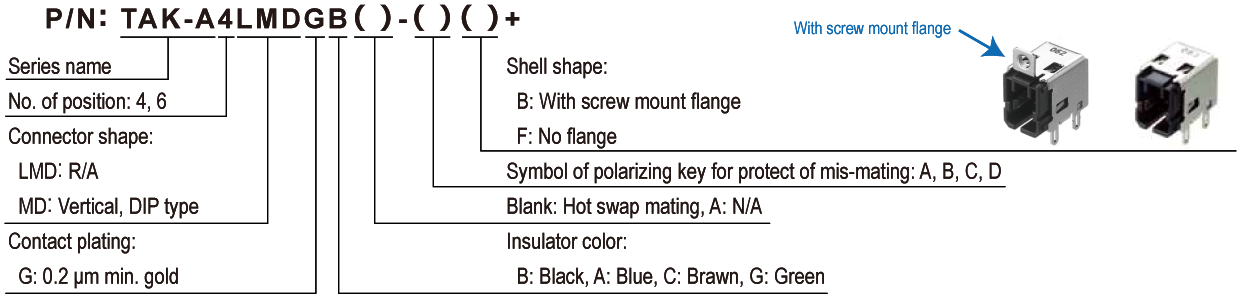

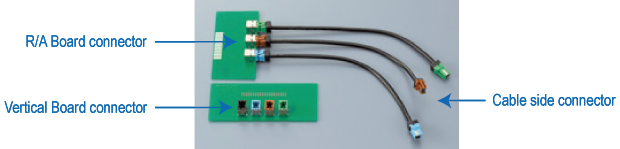

Board connectors (Male)

TAK-A

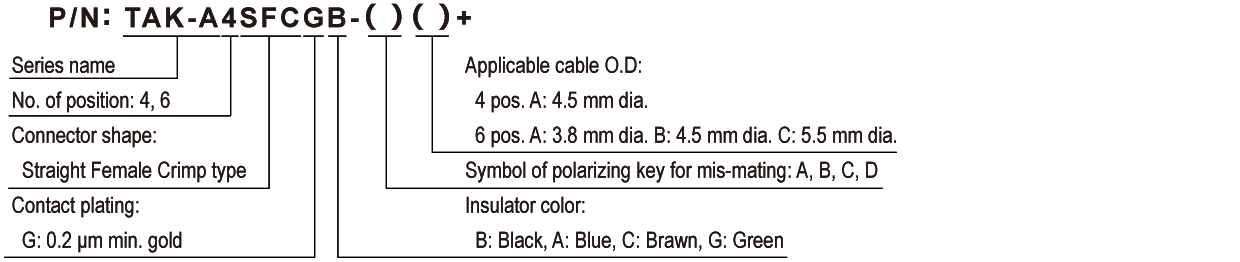

Cable connectors (Female)

TAK-A



TAK-A
Applicable crimp contactト
P/N Applicable wire size Wire insulationdia
LPC-F113S 32 AWG 0.6mm Max.
LPC-F113N 22 to 32 AWG 1.0mm Max.
LPC-F113L 22 to 26 AWG 1.1mm Max.



In-line cable connectors (Male)

TAK-A4SMCGB-AA
4 pos.
P/N: TAK-A4SMCGB-AA+ (Color: Black)
Applicable cable O.D: 4.5 mm dia.
Applicable crimp contact:
P/N Wire size Insulation dia.
TAK-MGE+ 22 to 26 AWG 1.1mm Max.
TAK-MGB+ 28 to 32 AWG 1.0mm Max.



TAK-A6SMCGB-AC+, TAK-A6SMCGA-BC+, TAK-A6SMCGC-CC+
6 pos.
P/N: TAK-A6SMCGB-AC+ (Color: Black)
P/N: TAK-A6SMCGA-BC+ (Color: Blue)
P/N: TAK-A6SMCGC-CC+ (Color: Brawn)
Applicable cable O.D: 5.5 mm dia.
Applicable crimp contact:
P/N Wire size Insulation dia.
TAK-MGE+ 22 to 26 AWG 1.1mm Max.
TAK-MGB+ 28 to 32 AWG 1.0mm Max.





Download PDF

HTK(Honda Connectors): TAK series Catalog Download PDF
Click on the image (290KB)
HTK(Honda Connectors): TAK series Catalog Download PDF





Head office?sales division

  • E-Mail: office@tokoh.biz
  • TEL. +81-3-3714-2800
  • FAX. +81-3-6661-4814
  • Skype ID:?masatoshi-uchiyama
[contact-form-7 id=”526″ title=”E-Mail Form”]

TAK series

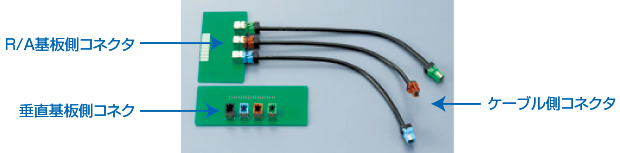

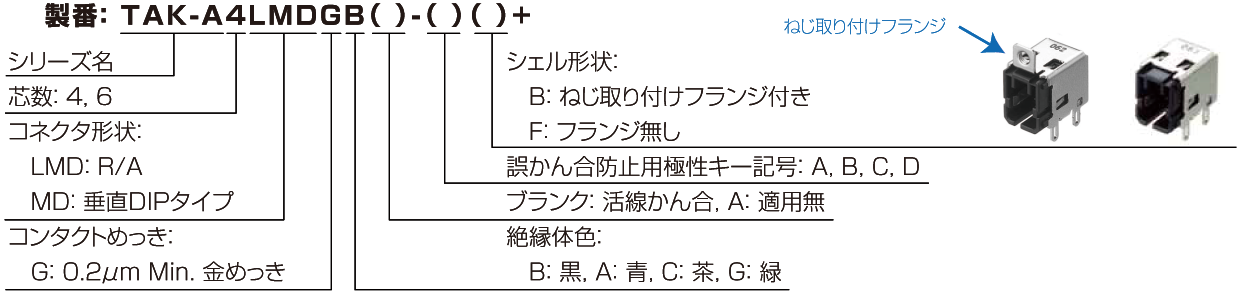

基板側コネクタ (雄)

TAK-A

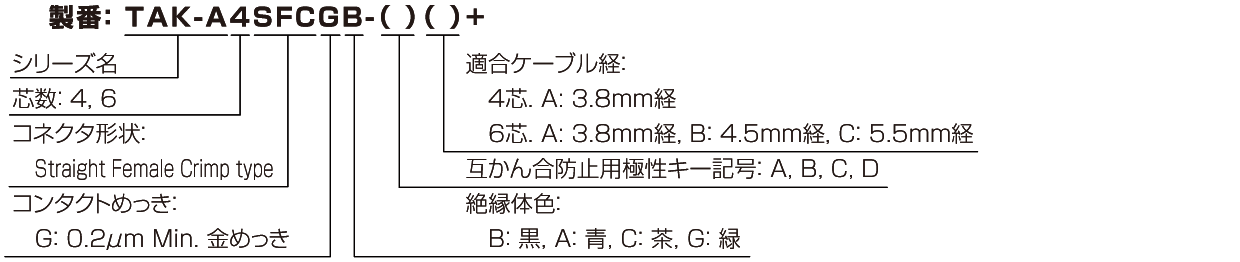

ケーブルコネクタ(雌)

TAK-A



TAK-A
適合圧着コンタクト
製番 適合ワイヤサイズ 適合ワイヤ被覆経
LPC-F113S 32 AWG 0.6mm Max.
LPC-F113N 22 to 32 AWG 1.0mm Max.
LPC-F113L 22 to 26 AWG 1.1mm Max.



ケーブル中継コネクタ(雌)

TAK-A4SMCGB-AA
4芯
製番: TAK-A4SMCGB-AA+ (黒色)
適合ケーブル経: 4.5mm経
適合圧着コンタクト
製番 ワイヤサイズ 絶縁被覆経
TAK-MGE+ 22 to 26 AWG 1.1mm Max.
TAK-MGB+ 28 to 32 AWG 1.0mm Max.



TAK-A6SMCGB-AC+, TAK-A6SMCGA-BC+, TAK-A6SMCGC-CC+
6芯
製番: TAK-A6SMCGB-AC+ (黒色)
製番: TAK-A6SMCGA-BC+ (青色)
製番: TAK-A6SMCGC-CC+ (茶色色)
適合ケーブル経: 5.5mm経
適合圧着コンタクト
製番 ワイヤサイズ 絶縁被覆経
TAK-MGE+ 22 to 26 AWG 1.1mm Max.
TAK-MGB+ 28 to 32 AWG 1.0mm Max.





Download PDF

本多通信工業 車載用TAKシリーズコネクタ、USB 2.0伝送対応 Catalog Download PDF
Click on the image (290KB)
本多通信工業 車載用TAKシリーズコネクタ、USB 2.0伝送対応 Catalog Download PDF
