QZAC series
0.5 mm pitch, 60 pos., stack. height: 6 to 7 mm, ±0.5 mm floating for X, Y direction
 |
| Vertical mount type, Female, SMT solder type: |
| P/N: QZAC-60FYBL+ (With positioning peg) |
| P/N: QZAC-60FYL+ (Without positioning peg) |
| Vertical mount type, Male, SMT solder type: |
| P/N: QZAC-60MYBL+ (With positioning peg) |
| P/N: QZAC-60MYL+ (Without positioning peg) |
QZAC-A series
0.8 mm pitch, 20 pos., stack. height: 15 mm, ±0.8 mm floating for X,Y direction
 |
| Vertical mount type, Female, SMT solder type |
| P/N: QZAC-A20FY+ |
| Vertical mount type, Male, SMT solder type |
| P/N: QZAC-A20MY+ |
Specifications
| Rated Voltage | 50 V AC (r.m.s) |
| Rated Current | 0.3 A / Contact |
| Operation Temperature Range | ? 40 to + 85 °C. |
| Insulation Resistance | 1,000 MΩ minimum at |
| Dielectric Withstanding Voltage | 200 V AC / One minute |
Material and Finish
| Parts name | Material and Finish |
| Female insulator | PA9T (GF) resin, UL 94V-0 (Color, Black) |
| Male insulator | LCP (GF) resin, UL 94V-0 (Color, Black) |
| Male contact | Copper alloy, Gold over nickel plated |
| Female contact | Copper alloy, Gold over nickel plated |
| Hold down | Brass, Tin plated |
Download PDF
 |
| Click on the image (1.2MB) HTK (Honda connectors): QZAC & QZAC-A series Catalog Download PDF |
Head office?sales division
- E-Mail: office@tokoh.biz
- TEL. +81-3-3714-2800
- FAX. +81-3-6661-4814
- Skype ID:?masatoshi-uchiyama
QZACシリーズ

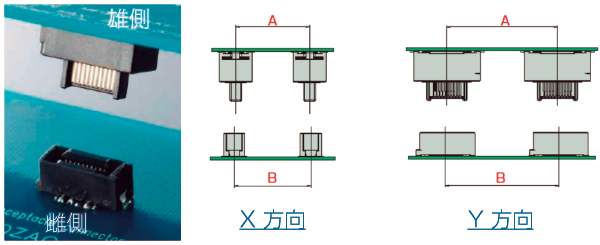

0.5mmピッチ, 60芯, スタック高さ: 6 to 7mm, ±0.5mm X, Y方向フローティング
 |
| 垂直取り付け雌, SMTはんだタイプ: |
| 製番: QZAC-60FYBL+ (位置決めペグ付き) |
| 製番: QZAC-60FYL+ (位置決めペグ無し) |
| 垂直取り付け雄, SMT はんだタイプ: |
| 製番: QZAC-60MYBL+ (位置決めペグ付き) |
| 製番: QZAC-60MYL+ (位置決めペグ無し) |
QZAC-Aシリーズ
0.8mmピッチ, 20芯, スタック高さ15mm, ±0.8mm X, Y方向フローティング
 |
| 垂直取り付け雌, SMTはんだタイプ: |
| 製番: QZAC-A20FY+ |
| 垂直取り付け雄, SMT はんだタイプ |
| 製番: QZAC-A20MY+ |
仕様
| 定格電圧 | 50 V AC (r.m.s) |
| 定格電流 | 0.3 A / コンタクト |
| 使用温度範囲 | ? 40 ? + 85℃ |
| 絶縁抵抗 | 1,000 MΩ 以上 / 100 V DC |
| 耐電圧 | 200 V AC / １分間 |
材料および仕上げ
| 部品名 | 材料および仕上げ料 |
| 雌絶縁体 | PA9T (GF) 樹脂, UL 94V-0 (黒色) |
| 雄絶縁体 | LCP (GF) 樹脂, UL 94V-0 (黒色) |
| 雌コンタクト | 銅合金, ニッケル下地金めっき |
| 雄コンタクト | 銅合金, ニッケル下地金めっき |
| ホールドダウン | 黄銅, 錫めっき |
Download PDF
 |
| Click on the image (1.0MB) 本多通信工業: QZACシリーズ Catalog Download PDF |
